名稱：沖擊電流發生器（一） |
| |
|
用途：
沖擊電流發生器主要用以檢驗電氣設備耐受沖擊電流穩定的能力，廣泛應用于氧化鋅避雷器閥片進行沖擊電流試驗，氣象防雷也可以用于其它研究性試驗。
性能：
沖擊電流發生器可產生4/10us、8／20us、10／350us、18／40us標準沖擊電流波形，波形的技術指標符合國家標準和IEC標準的規定，產品通過部級鑒定，主要技術性能處于國內領先地位，達到國際同類產品的先進技術。
特點：
1、體積小、結構緊湊、調波方便；
2、輸出電流大(4/10us波形達到120kA)；
3、本裝置采用下球氣缸推動觸發方式，同步性能好，動作可靠；
4、每只主電容器套管上都串有一只大能量的無感吸能電阻，確保主電容器的安全；
5、采用恒流充電計算機測量控制一體化系統，自動化程度高，抗干擾能力強。 |
| |
A、五種沖擊電流波形發生器的主要技術參數：
a 額定電壓：±60kV或4-120kV
b 1／20us陡波沖擊電流幅值20kA±5％
c 4／1 0us沖擊電流幅值1 00kA±5％
d 8／20us雷電沖擊電流幅值40kA±5％
e 30／80us操作沖擊電流幅值2kA±5％
f 18／40us沖擊電流幅值20kA±5％ |
B、六種沖擊電流波形發生器的主要技術參數：
a 額定電壓：±60kV或±120kV
b 2000us方波沖擊電流幅值1.5kA±5％
c 1<20us陡波沖擊電流幅值20kA±5％
d 4／10us雷電沖擊電流幅值100kA±5％
e 30／80us操作沖擊電流幅值2kA 4-5％
f 18／40us沖擊電流幅值20kA±5％
g 18／40us沖擊電流幅值20kA±5％ |
| |
|
名稱：沖擊電流發生器（二） |
| |
|
|
沖擊電流發生器成套試驗設備用途：
沖擊電流成套試驗設備主要用于產生強大的雷電沖擊電流，用于研究和檢測避雷器、變壓器、開關等電器設備耐受雷電沖擊電流的熱效應和電動力的能力，也可用于電工科技、等離子體、基礎物理和環境科學等其它領域。
沖擊電流發生器成套試驗設備組成部分：
沖擊電流發生器本體、直流充電裝置、殘壓分壓器、電流測量線圈、測控系統以及調波電阻元件等組成。 |
|
NO |
設備名稱 |
試驗項目 |
測試能力 |
1 |
8/20us 沖擊電流發生器 |
殘壓測量；
動作負載試驗；
總放電電流試驗；
|
8/20us 可達 200kA, 最小 0.5kA;
|
2 |
10/350us 沖擊電流發生器 |
殘壓測量；
動作負載試驗；
總放電電流試驗；
|
10/350us 可達 100kA， 最小 1kA;； |
3 |
4/10us 沖擊電流發生器 |
殘壓測量；
動作負載試驗；
|
4/10us 可達 200kA, 最高殘壓 80kV |
4 |
30/80us 沖擊電流發生器 |
操作沖擊電流 |
可達 50kA； |
5 |
2ms 方波沖擊電流發生器 |
殘壓測量； |
最大 5kA； |
6 |
組合波發生器 |
確定開關元件試驗；
用復合波測量限制電壓；
殘壓測量；
確定續流大小試驗，預處理試驗；
III 級動作負載試驗；
|
1.2/50us 雷電沖擊電壓 2kV~30kV，
最小 1kV；
8/20us 可達 1kA~15kA, 最小 1kA；
|
7 |
熱穩定測試儀 |
熱穩定性試驗 |
電壓 0~1.5kV ；電流 2mA~10A ，溫度測量 |
8 |
低壓 TOV 試驗 |
低壓系統故障 TOV 試驗 |
系統電壓 Ucs 和低壓 TOV 電壓 Ut |
9 |
8/20 生產線 |
旋轉式工作臺， 24 小時連續測試 |
|
10 |
2ms 生產線 |
旋轉式工作臺， 24 小時連續測試 |
|
11 |
交直流老化試驗裝置 |
交直流電源，計算機控制，連續 2000 小時測試，曲線自動生成 |
可施加氣體 |
12 |
交流耐壓裝置 |
500kV 及以下高壓交流耐壓裝置 |
|
|
| |

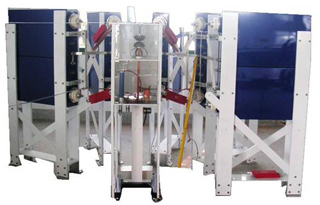

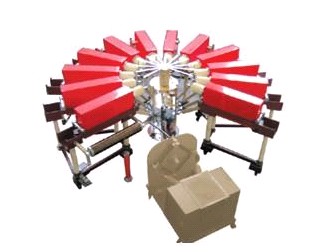

結構形式：有立式扇形和水平框架式兩種結構。采用多回路放電結構，輸出能力大，測試方便。簡潔美觀。 |
